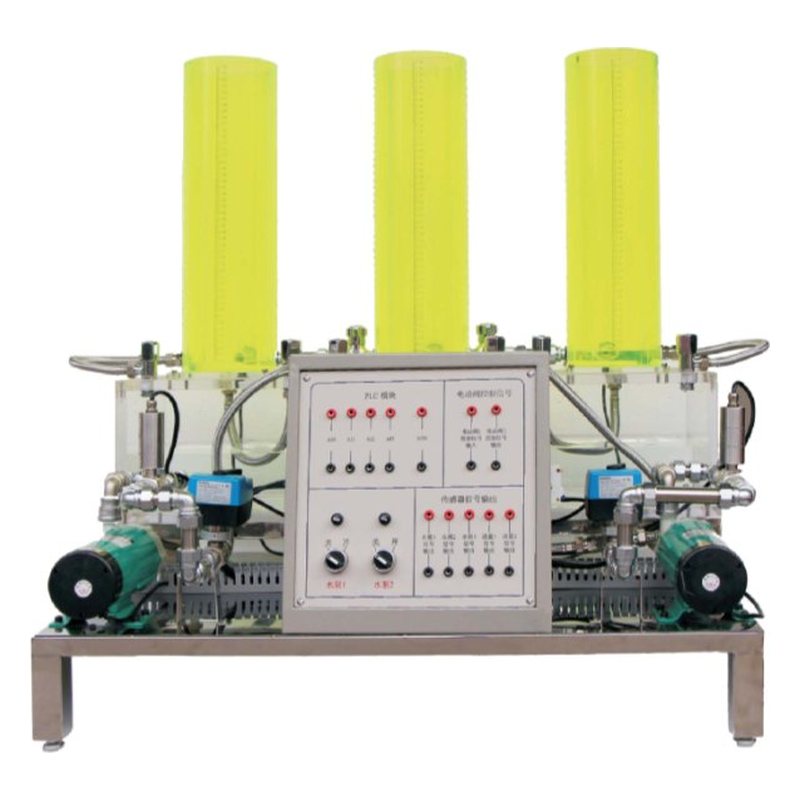

PG-SA1003B型 三容液位流量控制实验装置

一、PG-SA1003B型 三容液位流量控制实验装置产品概述

PG-SA1003B型 三容液位流量控制实验装置由有机玻璃储水箱、电动调节阀、涡轮流量计、水泵液位传感器等组成，可以与智能调节仪、PLC组成环PID调节液位流量控制系统。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印，以及可以扩展DDC控制和单片机控制，实现液位和流量特性实验，单闭环实验，双闭环实验，解耦实验，同时还可以根据使用者的要求，自己开发实验项目。 适合《计算机控制技术》、《可编程控制器》、《工厂自动化》、《微机仪表控制技术》、《自动化仪表》讲述现代计算机控制软硬件系统在工程实践中的应用，数据采集及处理技术，数字通讯技术，各类专用工业控制器，PLC控制技术，智能仪表控制技术，DDC控制技术，算法编程及应用技术。

采用工业级传感器，具有多重安全保护，其结构特点微小、紧凑、美观、安全。提供IEC标准信号及相关测试点供单片机接入进行编程实验，适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。

二、技术参数

◆ 工作电源：AC 220V±5％  50HZ ◆ 工作温度：常温—150℃

◆ 额定功率：0.5KW ◆ 外型尺寸：1000×500×1100mm
