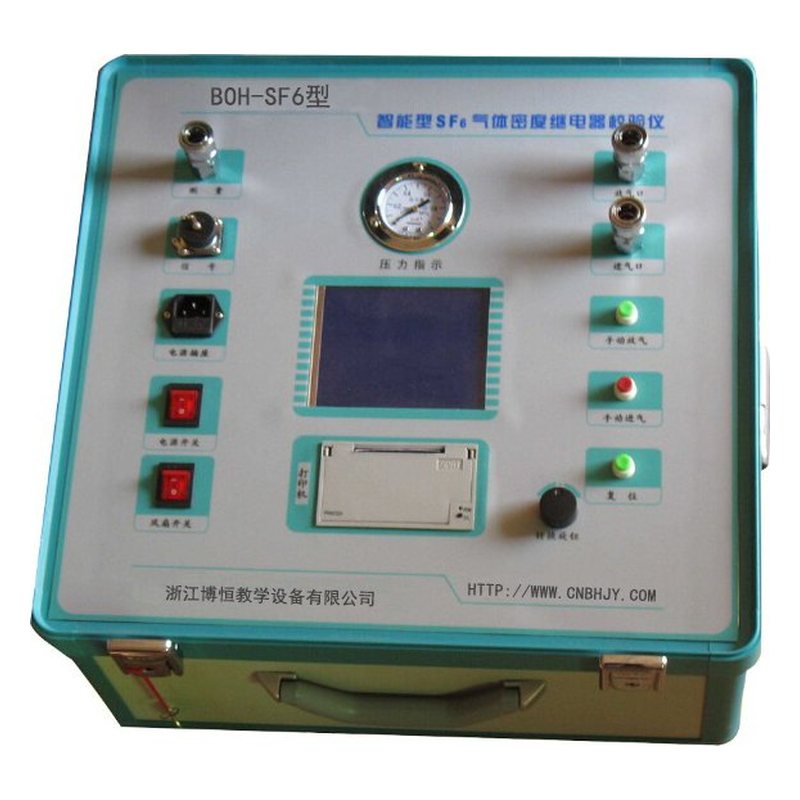

PG-SF6型 密度继电器校验仪

一、功能特点：v

1．PG-SF6型 密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

2．配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。

3.自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。

4．所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。

5．汉字报表式打印测试结果，并对试验结果进行智能分析。

6．能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

7．校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

8．配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

9．校验过程中不浪费SF6气体，测试成本低，对环境无污染。

10．具有在线修改系统时钟的功能。

11．具有在线修改系统压力功能，可以现场修正。

12．核心元器件采用进口元件，性能可靠。

13．能同时测试一组报警信号、二组闭锁信号。

14．本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的必备设备。

二、技术指标

工作电压：AC220V、50Hz

仪器功率：50W

仪器精度：0.2级

压力显示分辨率：0.001MPa

压力校验范围：0～1.0MPa

环境温度显示分辨率：0.1°C

环境温度测量范围：-50℃～150℃

工作湿度：£90%RH

校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

显示方式：320X240图形点阵单色液晶屏

操作方式：软键盘按键输入

打印机型：高速微型打印机

打印方式：汉字报表式打印

存储容量：可同时存储50次试验结果

外形尺寸：375X270X240(mm)

SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

仪器重量：8Kg
