PGTQ-DG-001电工综合实验平台电工综合实验平台主要承担电气工程及其自动化、机械制造及其自动化、输电线路工程、电子信息工程、发电厂及电力系统专业的《电路实验》、《电子实验》、《电工学》、《电气控制技术》等课程实验。该实验室配有实验项目所必须的各种···
产品详情
PGTQ-DG-001电工综合实验平台
电工综合实验平台主要承担电气工程及其自动化、机械制造及其自动化、输电线路工程、电子信息工程、发电厂及电力系统专业的《电路实验》、《电子实验》、《电工学》、《电气控制技术》等课程实验。该实验室配有实验项目所必须的各种标准化数字电路集成块。电工技术实训室设备主要承担机电一体化技术、电气自动化技术、工业过程自动化技术和电力系统自动化技术等电类相关专业的《电气控制线路的安装与维修》、《电工基础》、《电力电子技术》、《模拟电子技术》、《数字电子技术》等课程的实训教学任务及综合实训项目，并为教师提供了自动控制方向的科研开发平台。核心为电气控制线路的安装与检修、数模电、电工基础模块等。配有综合教学一体机，可实现理实一体化项目教学。通过电工技术实验实训，能够锻炼学生对电工元件的识别、检测和整体电路的安装、调试与检修等各项技能，同时能提高学生电工技术的理论综合能力。电工技术实训室是启发认识创新提高的实训室。可以进行照明控制电路的实训、电力计量控制电路实训、电力拖动控制电路的实训、电动机启动控制电路实训、电动机正反转控制和位置控制电路的实训、电动机顺序控制和时序控制电路的实训、电动机拖动控制系统安装和调试的实训、电力拖动控制电路及电动机制动控制电路的实训。为今后从事维修电工技术工作打下扎实基础。

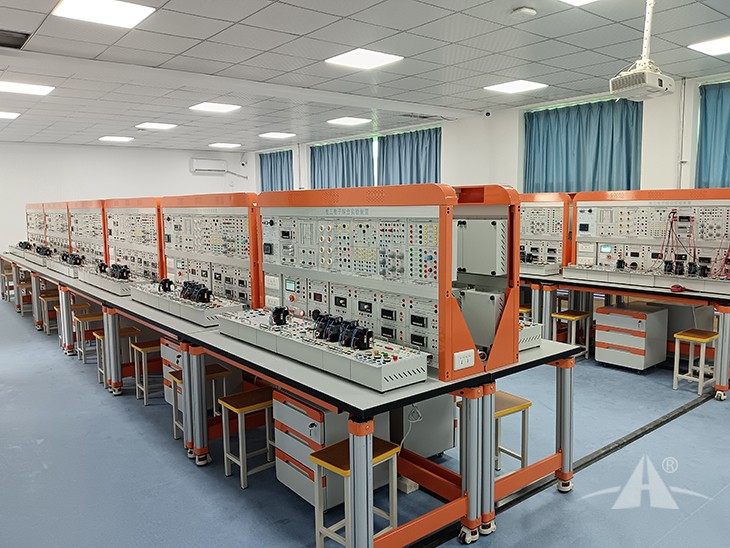

参考图片
一、电工综合实验平台基本功能：
1、电工综合实验平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。
2、电工综合实验平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。
3、电工综合实验平台操作面板采用铝制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，铝面板颜色和实验台颜色一致。
4、整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。
5、平台装有电压型漏电保护装置，若有漏电现象，即产生告警信号并切断总电源，确保实验进程安全；装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
二、电工综合实验平台技术性能：
1、输入电源：三相四线(或三相五线)AC380V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：约1650mm×720mm×1540mm
三、电工综合实验平台主要配置及功能：
实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。
具体参数如下：
序号 | 部件名称 | 功能及技术参数 | 数量 |
1 | 实验桌 | 1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 | 1套 |
2 | 实验台架 | 实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。 | 1套 |
3 | 存储柜 | 采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。 | 1套 |
4 | 三相交流电源 | （1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 （2）实验室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 | 1套 |
5 | 交流可调电源 | 提供0～250V连续可调交流电源一路，数显电压变显示输出电压值，输出具有短路、过流保护等功能。提供交流电压表一只，测量范围0～500V，三位半显示，能够测量输入交流电压。 | 1套 |
6 | 直流可调电源 | 提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。 2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 | 1套 |
7 | 低压直流电源、智能直流恒流源 | 一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 。2.8寸TFT液晶屏显示输出电流值、限位电流和负载电流，且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。 | 1套 |
8 | 智能交流电压表、电流表 | 智能交流电压表1只:测量范围：0-500V,设置2V/20V/200V/1000V四量程，量程自动切换,超量程报警。2.8寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。 智能交流电流表1只：测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。2.8寸TFT液晶屏显示四位测量值，具有超量程提示功能。 | 1套 |
9 | 智能直流电压表、电流表 | 智能直流电压表1只:测量范围：0-1000V,设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。2.8寸TFT液晶屏显示四位测量值，具有超量程提示功能。 智能直流电流表1只：测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。2.8寸TFT液晶屏显示四位测量值，超量程提示。 | 1套 |
10 | 智能交流数显功率表 | 智能交流数显功率表1只：功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。2.8寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。负载类型：L、R、C。 | 1套 |
11 | 函数信号发生器 | 正弦波频率范围：0Hz - 2MHz 方形波频率范围：0Hz - 2MHz 三角波频率范围：0Hz - 2MHz 其它波形频率范围：0Hz - 2MHz 信号输出参数 输出通道：一路主波形输出和一路主波形同步的TTL电平输出 输出波形：正弦波、方波（占空比可调）、三角波、升锯齿波、降锯齿波 输出幅度：≥10Vp-p(空载) 输出阻抗：50Ω±10% 直流偏置：±3V 方波占空比范围：1%~99% TTL输出 幅度：>3Vp-p 扇出系数：>20 TTL负载 TTL电平上升下降时间：≤20ns 频率计数器功能 计数范围：0-4294967295 测频范围：1Hz~60MHz 输入幅度：1Vp-p~20Vp-p 其它特性 显示方式：LCD1602液晶英文显示 蜂鸣器提示功能：可通过程序设置开启或关闭 操作特性：全部按键操作，旋钮连续调节 | 1套 |
12 | 电路基础模块（一） | 提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。 | 1套 |
13 | 电路基础模块（二） | 提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。 | 1套 |
14 | 交流电路模块（一） | 提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏。 | 1套 |
15 | 交流电路模块（二） | 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器、日光灯等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。 | 1套 |
16 | 交流电路模块（三） | 提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。 | 1套 |
17 | 实验导线 | 根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。 | 1套 |
18 | 导线架 | 用于悬挂和放置实验专用连接导线，外形尺寸约530mm×430mm×1200mm，设有五个万向轮。 | 1件 |
19 | 实验配件 | 提供与实验设备相匹配的实验指导书、配件等。 | 1套 |
四、完成的实验项目：
1、电工基础实验
（1）基本电工仪表的使用与测量误差的计算
（2）减小仪表测量误差的方法
（3）欧姆定律
（4）叠加原理验证及其故障判断
（5）基尔霍夫电压和电流定律验证及其故障判断
（6）戴维南定理验证及其故障判断
（7）诺顿定理验证及其故障判断
（8）电压源外特性的测定
（9）直流电阻电路故障的检查
（10）二端口网络
（11）互易定理
（12）电容的充放电
（13）最大功率传输条件测定
（14）电位电压的测定及电路电位图的绘制
（15）已知和未知线性与非线性电路元件伏安特性的测绘
（16）一阶电路过渡过程的研究
（17）二阶电路过渡过程的研究
（18）RLC串联谐振电路的研究
（19）功率因数提高
（20）功率因数及相序的测量
（21）用三表法测量交流电路等效参数
（22）三相交流电路电压的测量
（23）三相交流电路电流的测量
（24）三相电路功率的测量
（25）单相变压器参数测定及绕组极性判别
五、实验室信息化管理系统：
1.实验室智慧用电安全控制系统（以下功能需求需提供真实的投标产品视频演示，演示功能不能完全满足采购需求或没有提供演示视频的，按一项负偏离处理）：
（1）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
（2）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
（3）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：
①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
2.在线教育开放平台（以下功能需求需提供真实的投标产品视频演示，演示功能不能完全满足采购需求或没有提供演示视频的，按一项负偏离处理）：
