PG-SYQ01型 液压与气压传动PLC控制综合

实训装置（工业元件）

PG-SYQ01型 液压与气压传动PLC控制综合实训装置（工业元件）采用“二合一”结构，配备两套实验设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制设备。既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验，又可以进行PLC编程及应用控制实验，适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。

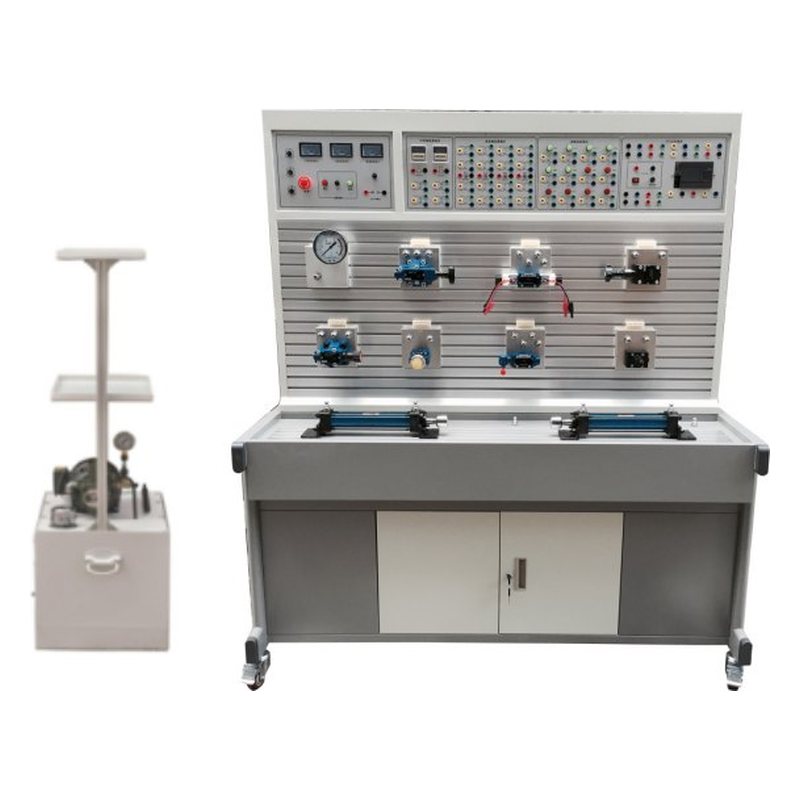

▲液压传动面

▲气动面

一、部分技术参数及指标：

PG-SYQ01型 液压与气压传动PLC控制综合实训装置（工业元件）采用工业液压元件，集各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

（一）技术参数：

（1）输入电源：三相五线，380V．允差±l0%，50Hz。

（2）直流电源：DC24V

（3）装置容量：<3kVA。

（4）变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

（5）PLC主机：选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出

（6）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块等。

（7）电机：额定电压380V．额定功率1.5kW，绝缘等级B

（8）液压泵站：*大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。通过机械控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能。

（9）组态仿真控制软件：液压实训系统能够实现组态软件与实训设备之间的链接，实现组态软件与硬件之间的结合，通过组态软件实现对实际回路的控制，使系统具有更强的仿真功能。

（二）液压元器件配置清单：
