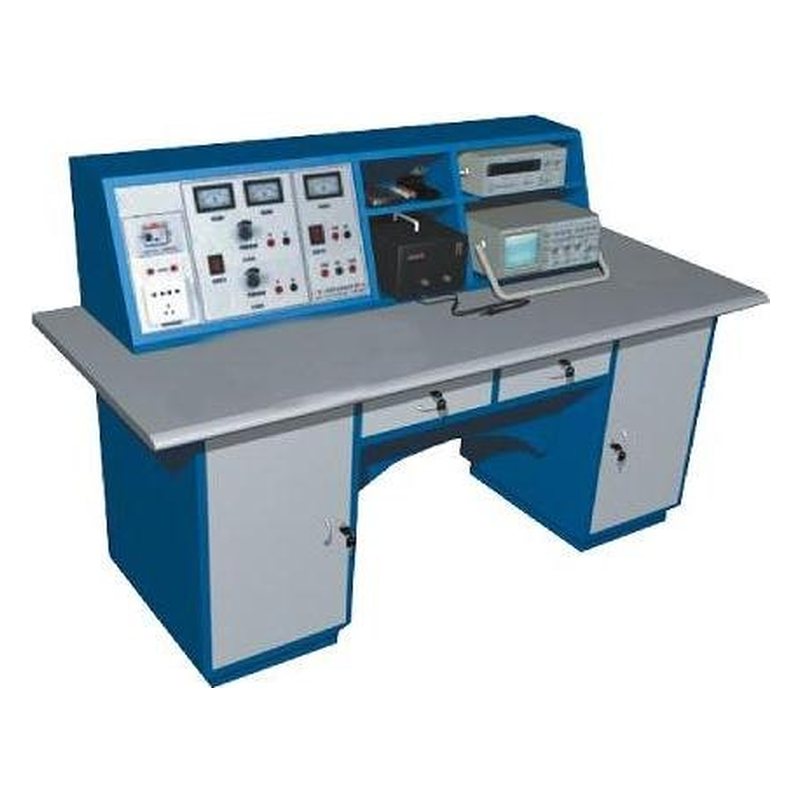

PG-SMYY02型 家用数码产品维修技能 实训装置

一、PG-SMYY02型 家用数码产品维修技能实训装置产品概述

PG-SMYY02型 家用数码产品维修技能实训装置是根据我国各职业院校、技工学校开设的数码相机维修技术、数码摄像机维修技术、电脑维修技术等实训教学要求而研制的。适合各职业院校、技工学校数码产品维修技术等课程的教学与技能训练。

二、技术性能

1.输入电源：单相三线～220V±10%  50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量：＜500VA

4.安全保护：动作电流≤30mA  动作时间≤0.1s

5.外形尺寸：160cm×75cm×130cm

三、系统组成

本装置有实训屏、实训桌、实训仪器仪表三部分组成

（一）实训屏

1.交流电源：（带有过流保护）  输出电压：220VAC±10%  50Hz

2.直流电源：0V～15V可调

（二）实训桌

整体结构：设有四个万向轮和四个固定调节机构，便于移动和固定。桌面为防水、防火、耐磨高密度板，结构坚固。设有抽屉，用于放置工具和资料。

（三）实训仪器仪表

主要有数字万用表、示波器、频率计、超声波清洗器、热风拆焊台、恒温电烙铁、带放大功能台灯和工具套件等。

四、实训项目

1.对数码产品维修所用到的主要仪器仪表的认识与操作

2.利用工具套件对数码产品进行拆装

3.数码产品的焊接

4.数码产品的元器件的认识与判别好坏

5.用仪器仪表对数码产品的常见故障进行测量分析

6.利用热风拆焊台和恒温电烙铁对数码产品进行芯片拆、焊

7.学生可以自己动手制作简单的数码产品

8.对数码产品主要供电电源的认识、分析与故障维修

9.对数码产品主要的机械结构认识、分析与故障维修

10.对数码产品进行软件升级
