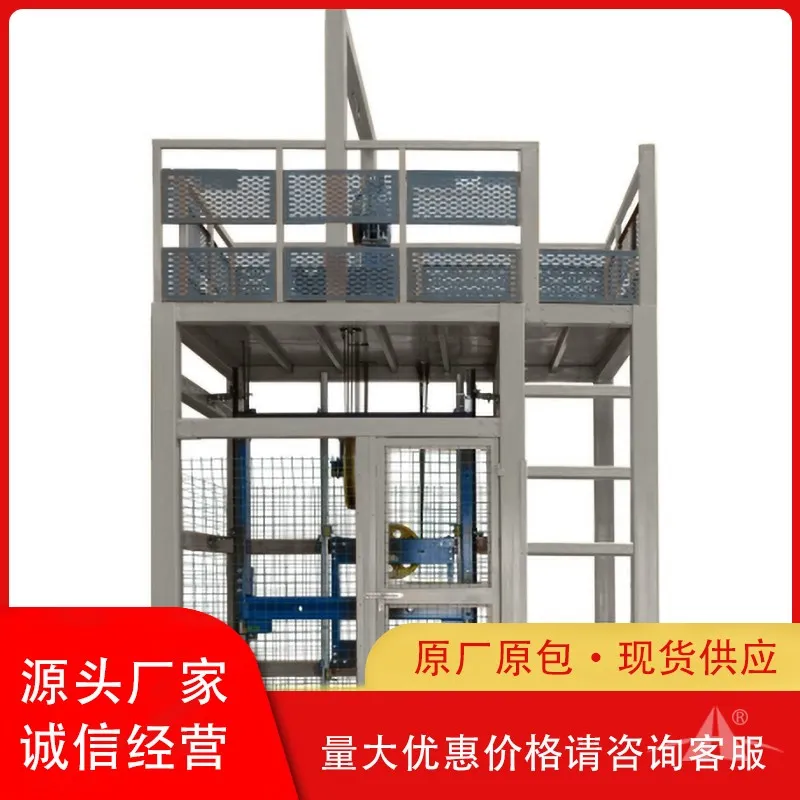

电梯曳引系统安装与调试实训平台

2.  设备概述

本装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。

3.产品特点

采用了钢结构电梯井道平台设计，整体外观简洁明了；

    遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；

    采用真实机构器件，使学生学到的与实际应用的一致；

模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。

框架整体环氧聚塑喷涂、磷化喷塑或者喷塑处理，不外露底层材料，以保证实训器材的美观和易清洁性；

4.  技术参数

曳引机额定载重：450kg；

整机重量：≤1000kg；

外形尺寸：4000×3200×4900（长×宽×高）。

5.实训项目

（1）     T型导轨（轿厢导轨）安装与调整

（2）     对重导轨安装与调整

（3）     曳引机架的安装与调整

（4）     曳引机的安装与调整

（5）     轿厢龙门架的安装

（6）     T型导轨上导靴的安装

（7）     安全钳连杆的安装

（8）     电梯对重架与导靴的安装与调整

（9）     限速器的安装

（10）   曳引绳的安装悬挂

（11）   涨紧装置的安装与调整

（12）   T型导轨下导靴的安装

（13）   安全钳与下导靴的调整

（14）   限速器与安全钳的试验

（15）   导轨与导靴的保养

（16）   曳引机的保养

（17）   曳引绳的保养

（18）   限速器－安全钳的保养

（19）   人工盘车的练习
