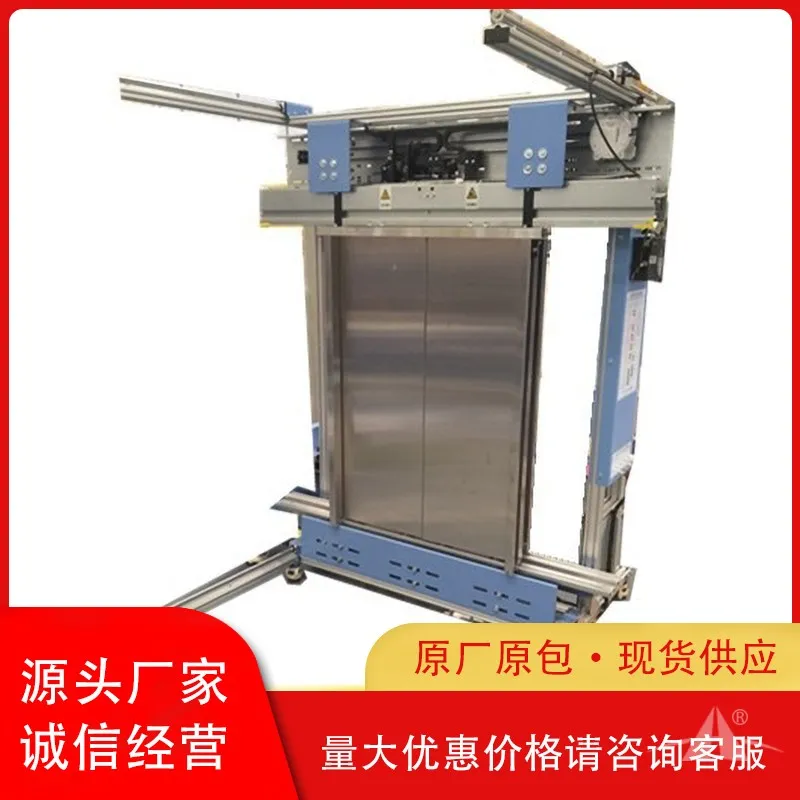

电梯层轿门安装与调试实训平台

2.产品概述

本装置是根据当前电梯门系统装调和维保需求而开发的一种电梯门系统安装实训考核的平台。适用于各职业院校、技工类学校电梯门系统拆装调试实训。

本装置主要有可移动框架、门框、层门门扇、门机、轿门门扇、门机控制器等部件组成 。学生根据随机文件资料说明，在钢结构框架上进行安装与调整，使其符合电梯厅门系统相关规范要求。层轿门可组合或分离实训；

3.产品特点

门系统实物教学：模块采用电梯门系统全实物部件，开放式层轿门组合机构,能够使学生更直观的了解轿门、层门的结构；

    层轿门采用可分离式设计，可单独进行层门或轿门实训，也可组合使用了解门系统工作原理，配套锁紧手柄保证实训安全；

模拟运行：通过该模块的运行，可观察各机械结构联动关系及门系统的工作原理，掌握其要点；

4.技术参数

工作电源：单相 AC220V ±4% ，50Hz；

开门形式：中分双扇

开门宽度：800mm；

门高度：1200mm；

层轿门材料：发纹不锈钢；

外形尺寸：1700mm×1600mm×2100mm（宽×深×高）。

5.实训项目

（1）     电梯层门地坎的拆装与调整

（2）     电梯层门门框的拆装与调整

（3）     电梯层门上坎的拆装与调整

（4）     电梯层门门扇的拆装与调整

（5）     门机的安装与调整

（6）     电梯轿门的安装与调整

（7）     门刀的安装与调试

（8）     电梯层轿门地坎尺寸的调整

（9）     电梯门机参数的设置与调试

（10）   电梯开关门的调试

（11）   电梯门系统的保养

（12）   层轿门联动实训
